Como añadir accesorios (chicote de 16mm) para linea de goteo en el programa Irricad Pro.
1) Crear la LTO deseada en la base de datos.
Abra el "Editor de Base de Datos" y abra el archivo de base de datos con el que funciona normalmente.
Ir a la pestaña "Lateral Take Offs" . Pulse el botón "Add LTO" o ejecute el comando del menú "Component|Add Item" .

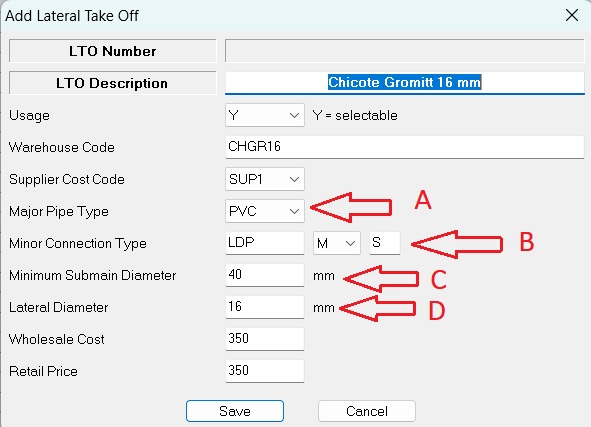

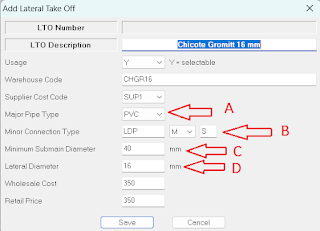

Ingrese la información requerida para la LTO
A - Seleccione el tipo de material de la tubería de donde arranca el chicote. Esta selección debe coincidir con la tubería de zona (submatriz) que se está utilizando en el diseño.
B - Seleccione el tipo de material de la tubería lateral (sprayline) o línea de goteo (tape). Determinar si es M (macho) o F (Hembra) y si es S (deslisar) o T (rosca). Obs.: Esta configuración también debe coincidir con la tubería considerada. Recuerda que si la tubería el M (macho) el fitting debe ser F (hembra) .
C - Determine el menor diámetro nominal que se ajusta para este tipo de LTO. Para chicotes de tipo "Gromitt" normalmente se usan diámetros de PVC superiores a 40 mm
D - Determine el diámetro de la tubería lateral. Este diámetro debe coincidir con el diámetro nominal de la "sprayline" o "tape".
2) Salve el componente y cierre el Editor de Base de Datos , salvando las modificaciones.
3) En IRRICAD diseñe los bloques de zona utilizando materiales y diámetros compatibles con los indicados en la base de datos para las LTO's (PVC, LDP, etc.). Obs.: Si las tuberías laterales tienen salidas por ambos lados de las tuberías de zona, se recomienda que ambas tengan la misma profundidad (Depth) para que el procesador de fittigs ubique correctamente las LTO's.
4) Ejecute el comando "Diseño|Selección Computarizada de Herrajes" .
5) Edite algunos de los nudos que unen las tuberías de zona a los laterales y haga clic en "Fittings" . Se debería observar allí la conexión LTO creada.
